Molle a gas in acciaio inox (AISI 304) con filettatura

Disegni tecnici - Molle a gas in acciaio inox (AISI 304) con filettatura

Ordinando dal lunedì al giovedì prima delle 15:30 e il venerdì prima delle 14:45, l'ordine verrà spedito il giorno stesso, con consegna prevista entro 2-4 giorni. Vale per tutte le molle a gas in stock

Vedere gli sconti per quantità e i prezzi facendo clic sul carrello vicino al prodotto richiesto.

Utilizzate i cursori della gamma in basso per una navigazione rapida e semplice.

Ricordate le staffe di montaggio!


Le molle a gas filettate possono essere combinate con la nostra vasta gamma di raccordi terminali e raccordi. È disponibile una vasta scelta di staffe di montaggio in stock in plastica, ferro zincato, acciaio inossidabile e acciaio inossidabile resistente agli acidi. Qui è possibile vedere l'intera gamma.

88-70023-description

Acciaio inossidabile 304

88-70024-description

Acciaio inossidabile 316

Naviga per
Opzioni di acquisto
Ø1 - Diametro asta pistone (mm)
Ø2 - Diametro tubo (mm)
L1 - Corsa (mm) (+/- 2 mm)
F - Forza (N)
L2 - Lunghezza senza carico fra i filetti (mm) (+/- 3 mm)
K - Rapporto di forza

Articoli 1-10 di 1644

Imposta la direzione decrescente
Visualizza i prezzi - Aggiungi al carrello Materiale Ø1
Diametro asta pistone (mm)
Ø2
Diametro tubo (mm)
L1
Corsa (mm) (+/- 2 mm)
F
Forza (N)
L2
Lunghezza senza carico fra i filetti (mm) (+/- 3 mm)
K
Rapporto di forza
G
Misura del filetto (M)
Num. stock Inventario Disegni tecnici Continua a leggere 3D CAD
Acciaio inossidabile 304 6,00 15,00 20,00 50,00 86,00 1,30 6,00 GFRF-6-20-50-T GFRF-6-20-50-T
Acciaio inossidabile 316 6,00 15,00 20,00 50,00 86,00 1,30 6,00 GFRF-6-20-50 GFRF-6-20-50
Acciaio inossidabile 316 6,00 15,00 20,00 75,00 86,00 1,30 6,00 GFRF-6-20-75 GFRF-6-20-75
Acciaio inossidabile 304 6,00 15,00 20,00 100,00 86,00 1,30 6,00 GFRF-6-20-100-T GFRF-6-20-100-T
Acciaio inossidabile 316 6,00 15,00 20,00 100,00 86,00 1,30 6,00 GFRF-6-20-100 GFRF-6-20-100
Acciaio inossidabile 316 6,00 15,00 20,00 125,00 86,00 1,30 6,00 GFRF-6-20-125 GFRF-6-20-125
Acciaio inossidabile 304 6,00 15,00 20,00 150,00 86,00 1,30 6,00 GFRF-6-20-150-T GFRF-6-20-150-T
Acciaio inossidabile 316 6,00 15,00 20,00 150,00 86,00 1,30 6,00 GFRF-6-20-150 GFRF-6-20-150
Acciaio inossidabile 316 6,00 15,00 20,00 175,00 86,00 1,30 6,00 GFRF-6-20-175 GFRF-6-20-175
Acciaio inossidabile 304 6,00 15,00 20,00 200,00 86,00 1,30 6,00 GFRF-6-20-200-T GFRF-6-20-200-T
  1. GFRF-6-20-50-T
    In stock: 0
    Materiale Acciaio inossidabile 304
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    L1 - Corsa (mm) (+/- 2 mm) 20,00
    F - Forza (N) 50,00
    L2 - Lunghezza senza carico fra i filetti (mm) (+/- 3 mm) 86,00
    K - Rapporto di forza 1,30
    G - Misura del filetto (M) 6,00
  2. GFRF-6-20-50
    In stock: 181
    Materiale Acciaio inossidabile 316
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    L1 - Corsa (mm) (+/- 2 mm) 20,00
    F - Forza (N) 50,00
    L2 - Lunghezza senza carico fra i filetti (mm) (+/- 3 mm) 86,00
    K - Rapporto di forza 1,30
    G - Misura del filetto (M) 6,00
  3. GFRF-6-20-75
    In stock: 183
    Materiale Acciaio inossidabile 316
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    L1 - Corsa (mm) (+/- 2 mm) 20,00
    F - Forza (N) 75,00
    L2 - Lunghezza senza carico fra i filetti (mm) (+/- 3 mm) 86,00
    K - Rapporto di forza 1,30
    G - Misura del filetto (M) 6,00
  4. GFRF-6-20-100-T
    In stock: 60
    Materiale Acciaio inossidabile 304
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    L1 - Corsa (mm) (+/- 2 mm) 20,00
    F - Forza (N) 100,00
    L2 - Lunghezza senza carico fra i filetti (mm) (+/- 3 mm) 86,00
    K - Rapporto di forza 1,30
    G - Misura del filetto (M) 6,00
  5. GFRF-6-20-100
    In stock: 194
    Materiale Acciaio inossidabile 316
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    L1 - Corsa (mm) (+/- 2 mm) 20,00
    F - Forza (N) 100,00
    L2 - Lunghezza senza carico fra i filetti (mm) (+/- 3 mm) 86,00
    K - Rapporto di forza 1,30
    G - Misura del filetto (M) 6,00
  6. GFRF-6-20-125
    In stock: 183
    Materiale Acciaio inossidabile 316
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    L1 - Corsa (mm) (+/- 2 mm) 20,00
    F - Forza (N) 125,00
    L2 - Lunghezza senza carico fra i filetti (mm) (+/- 3 mm) 86,00
    K - Rapporto di forza 1,30
    G - Misura del filetto (M) 6,00
  7. GFRF-6-20-150-T
    In stock: 60
    Materiale Acciaio inossidabile 304
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    L1 - Corsa (mm) (+/- 2 mm) 20,00
    F - Forza (N) 150,00
    L2 - Lunghezza senza carico fra i filetti (mm) (+/- 3 mm) 86,00
    K - Rapporto di forza 1,30
    G - Misura del filetto (M) 6,00
  8. GFRF-6-20-150
    In stock: 183
    Materiale Acciaio inossidabile 316
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    L1 - Corsa (mm) (+/- 2 mm) 20,00
    F - Forza (N) 150,00
    L2 - Lunghezza senza carico fra i filetti (mm) (+/- 3 mm) 86,00
    K - Rapporto di forza 1,30
    G - Misura del filetto (M) 6,00
  9. GFRF-6-20-175
    In stock: 183
    Materiale Acciaio inossidabile 316
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    L1 - Corsa (mm) (+/- 2 mm) 20,00
    F - Forza (N) 175,00
    L2 - Lunghezza senza carico fra i filetti (mm) (+/- 3 mm) 86,00
    K - Rapporto di forza 1,30
    G - Misura del filetto (M) 6,00
  10. GFRF-6-20-200-T
    In stock: 61
    Materiale Acciaio inossidabile 304
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    L1 - Corsa (mm) (+/- 2 mm) 20,00
    F - Forza (N) 200,00
    L2 - Lunghezza senza carico fra i filetti (mm) (+/- 3 mm) 86,00
    K - Rapporto di forza 1,30
    G - Misura del filetto (M) 6,00
Pagina
per pagina
Materiale

Cilindro e asta del pistone: Acciaio inossidabile 304 / Acciaio inossidabile 316

Olio: L’olio utilizzato è un comune olio lubrificante, non idoneo per uso alimentare.

La nostra offerta include molle a gas in acciaio inossidabile (AISI 316) con olio food grade in stock. Qui è possibile vedere l'intera gamma.

Gas: Il gas utilizzato è l‘azoto.

Hai bisogno di una versione in acciaio inossidabile migliore?

Se le molle a gas devono essere utilizzate in ambienti umidi, si consigliano molle a gas inossidabili. In ambienti difficili come quello marittimo o nella produzione alimentare, vengono utilizzate molle a gas in acciaio inossidabile 316. Le nostre molle a gas in acciaio inossidabile 316 sono riempite con olio alimentare (Omnilube FGH 1046). Le molle a gas sono approvate dalla FDA. Qui è possibile vedere l'intera gamma.

Tolleranze

Lunghezza totale (L2): +/- 3 mm

Corsa (L1): +/- 2 mm

Forza (F): +/- 10 %

Scheda tecnica e 3D CAD

Se si desidera una scheda tecnica in PDF o un disegno 3D CAD della molla in formato .step, .iges o .sat, è possibile scaricar li gratuitamente facendo clic sul simbolo 3D CAD vicino al numero di articolo nella tabella.

Numero stock

Le molle a gas della gamma fornita da Sodemann Industrifjedre A/S si distinguono per l’asta del pistone, la corsa e la forza espressa in N.

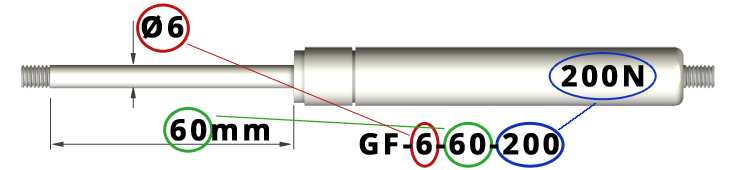

Denominazione delle molle a gas

Terminologia
Disegni tecnici - Molle a gas in acciaio inox (AISI 304) con filettatura



Ø1
=
Diametro asta pistone
Ø2
=
Diametro tubo
L1
=
Corsa
L2
=
Lunghezza senza carico fra i filetti
L3
=
Lunghezza tubo
G
=
Misura del filetto
F
=
Forza (Newton)
K
=
Rapporto di forza
1 N
=
0,10197 kg
1 kg
=
9,80665 N
Curva della forza

Il quoziente della forza viene calcolato per indicare l’incremento/la riduzione di forza tra 2 punti di misurazione.

In una molla a gas a compressione, più si comprime la molla e maggiore sarà la forza, vale a dire che la forza aumenta quando l’asta del pistone viene spinta all’interno del cilindro. In questo caso, infatti, il gas che si trova nel cilindro viene sempre più compresso per le variazioni di volume all’interno del cilindro producendo, così, un aumento della pressione che determina la forza assiale che a sua volta spinge l’asta del pistone.

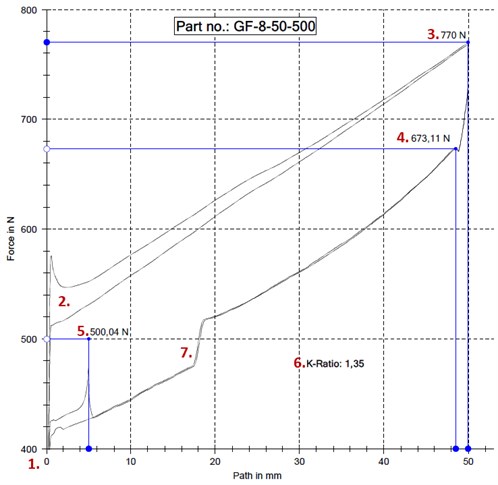

Curva della forza - Molle a gas in acciaio inox (AISI 304) con filettatura

  1. Forza in lunghezza senza carico. Se la molla non viene caricata non esercita nessuna spinta.
  2. Forza iniziale. A causa della forza di attrito sommata a X N prodotti dalla pressione nel cilindro, la curva mostra chiaramente che la spinta aumenta in misura abbastanza elevata non appena la molla a gas viene compressa. Una volta superato l’attrito, la curva scende. Se la molla è stata a riposo per un certo tempo, per azionare la molla a gas potrebbe essere necessaria una forza supplementare. L’esempio qui sotto mostra la differenza tra la prima e la seconda compressione della molla a gas. Se la molla a gas viene usata regolarmente, la curva della forza sarà simile a quella in basso nell’illustrazione. Se invece è stata a riposo per un certo tempo, la molla a gas presenterà una curva più simile a quella in alto nell’illustrazione.
  3. Forza massima alla compressione. In realtà questa forza non può essere utilizzata nell’ambito di una struttura. Si tratta, infatti, di una spinta istantanea che si ottiene solo nel momento in cui si arresta la pressione/la corsa continua. Non appena finisce la sua corsa, la molla a gas tenta di ritornare nella posizione iniziale e quindi la spinta utile sarà minore e la curva di forza si riduce come indicato nel punto 4.
  4. Forza massima generata da una molla. Questa forza si misura all’inizio della corsa di ritorno della molla. L’illustrazione mostra come una molla a gas esercita la massima spinta quando si trova ferma in questo punto.
  5. Forza fornita da una molla a gas nelle tabelle. Secondo i criteri standard, la forza della molla a gas risulta dalla misurazione della spinta esercitata negli ultimi 5 mm della corsa di allungamento e da quella esercitata a riposo.
  6. Quoziente della forza. Il quoziente della forza viene calcolato per indicare l’incremento/la riduzione tra i due valori espressi ai punti 5 e 4. Si tratta del coefficiente che indica quanta spinta perde la molla a gas nella corsa di ritorno dal punto massimo 4 al punto 5 (massima corsa di allungamento – 5 mm). Il quoziente della forza si calcola dividendo la forza del punto 4 per il valore del punto 5. Questo coefficiente è utile anche per un calcolo inverso. Infatti, conoscendo il quoziente della forza (v. valori nelle nostre tabelle) e la forza del punto 5 (la forza indicata nelle nostre tabelle), moltiplicando questi due valori si può calcolare la forza del punto 4.
    Il quoziente della forza dipende dal volume del cilindro considerato assieme allo spessore dello stelo del pistone e alla quantità di olio. Queste caratteristiche variano in base alle diverse misure. I metalli e i fluidi non possono essere compressi, perciò la fase di compressione all’interno del cilindro interessa soltanto il gas.
  7. Smorzamento. Tra i punti 4 e 5, nella curva della forza si può notare un’inflessione. È proprio a questo punto che inizia l’azione di smorzamento della parte rimanente della corsa. Questo smorzamento viene prodotto dall’olio che deve passare attraverso i fori nel pistone. Modificando la combinazione di dimensioni del foro, quantità di olio e viscosità dello stesso olio si può modificare l’azione di smorzamento della corsa. Lo smorzamento non può/non dovrebbe essere del tutto eliminato poiché se una molla a gas viene compressa dal movimento improvviso del pistone e la sua corsa non viene smorzata lo stelo del pistone in fase di estensione potrebbe fuoriuscire dal cilindro.
Sicurezza

Le molle a gas contengono gas di azoto ad alta pressione. Si tratta di un tipo di gas che non può bruciare o esplodere e non è tossico se inalato. Non tentate di scomporre o ricaricare la molla a gas, in nessun caso; l'operazione è estremamente rischiosa a causa della pressione elevata! Non bruciate, forate, schiacciate o ammaccate la molla a gas e non saldate la superficie del cilindro. Non graffiate, verniciate o piegate il pistone.

Non utilizzate mai le molle a gas come dispositivo di sicurezza. Se il danneggiamento di una molla a gas potrebbe causare lesioni personali, occorre adottare appositi provvedimenti per mezzo di un dispositivo di sicurezza. In alternativa, utilizzate una molla a gas di sicurezza. Contattateci per ulteriori informazioni. Se la costruzione, trattenuta da molle a gas, può causare lesioni alle persone, in caso di perdita di gas da parte di una molla a gas, deve essere stabilita una protezione aggiuntiva in modo che non si verifichino lesioni personali. In alcune costruzioni possono essere utilizzati tubi di sicurezza per molle a gas. Ciò protegge la costruzione in caso di un improvviso calo di pressione nelle molle a gas. Per saperne di più

Fissaggio e uso

Molle a gas devono essere conservate e fissate con il pistone rivolto verso il basso e a 45 gradi rispetto all’orizzontale. Questo accorgimento è importante per assicurarsi che i raccordi interni rimangano lubrificati dall’olio all’interno della molla a gas.

Se una molla a gas è montata orizzontalmente o con lo stelo del pistone rivolto verso l'alto, l'olio fuoriuscirà dalla guarnizione, che la farà seccare. Ciò alla fine comprometterà la funzione e alla fine la guarnizione potrebbe perdere, causando la perdita di potenza della molla a gas.

Per ogni raccordo assicuratevi che non vi siano flessioni laterali o altre forze che interessino la molla a gas in alcun modo che non sia il libero movimento assiale nella direzione longitudinale della molla a gas.

La molla a gas è bloccata

Quando una molla a gas non si è mossa per un po', potrebbe essere necessaria una piccola forza in più per riavviarla. Questo è del tutto normale.

Nota inoltre che di solito non puoi semplicemente spremere una molla di oltre 200 N con le mani.

Non utilizzare molle a gas come arresto fisico!

Si raccomanda che, nelle costruzioni con molle a gas, venga utilizzato un arresto fisico per garantire che la molla a gas non sia sovraccaricata. Quando è fisicamente fermo, lo stelo del pistone non viene premuto verso il basso. In altre parole, un pezzo dello stelo deve essere sempre visibile. Ciò garantisce le caratteristiche della molla a gas e la durata ottimale.

1 o 2 molle a gas?

Se una porta è di grandi dimensioni e/o pesante, si consiglia di utilizzare 2 molle a gas nella struttura. In caso contrario si corre il rischio di deformare la struttura. Ciò può limitare la funzionalità della molla a gas e ridurne notevolmente la vita utile. In casi sfortunati si potrebbe persino rovinare la struttura.

Se nella struttura sono già installate due molle a gas, si consiglia sempre di sostituire entrambe le molle a gas contemporaneamente. La forza di una molla a gas vecchia e di una nuova potrebbe essere diversa; tale variazione potrebbe dare un funzionamento indesiderato e ridurre la vita utile.

Manutenzione

Evitare di lubrificare lo stelo del pistone, poiché la gamma di molle a gas è esente da manutenzione. È possibile proteggere la molla a gas con soffietti in gomma se la molla a gas deve essere utilizzata in un ambiente sporco.

Influenza della temperatura della forza

Le molle a gas sono caricate a 20 °C e la forza iniziale è pertanto misurata a 20 °C.

La forza varia del 3-3,5% circa a 10 °C. Più fa freddo, più debole diventa la molla a gas.

Le nostre molle a gas funzionano meglio a temperature comprese tra -30° C e +80° C. L'utilizzo delle molle a temperature vicine a tali limiti produrrà una forza alterata e non è consigliabile un utilizzo massimo.

Durata della vita

Le molle a gas sono progettate per eseguire non più di 5 corse al minuto a 20 °C. Se si supera tale limite, si verifica un accumulo di calore all’interno della molla a gas che può risultare in perdite dai raccordi interni.

Le molle a gas perderanno leggermente pressione nel tempo, rispetto alla pressione originale al momento del montaggio. Si può prevedere una perdita di pressione fino al 10%.

Utilizzate sempre la corsa più breve possibile e scegliete il diametro maggiore possibile per il cilindro per aumentare la durata. Le molle a gas lunghe e sottili sono notevolmente più deboli di quelle brevi e spesse.
