DIN 17224 AISI 302 WERKSTOFF NUM. MATERIALE 1.4310
Temperatura di lavoro fra -200 °C e +250 °C

Gamma A:La Gamma A consiste di molle con numero di articolo di 5 cifre, (Esempio: 42200)

Gamma B: La Gamma B consiste di molle con numero di articolo di 11 cifre e 2 lettere, (Esempio: E03600361500S)

Tutte le misure e le forze sono a norma DIN 2097 (Grado 2). DIN 2097 definisce il carico come parametro determinante. Il numero di avvolgimenti è variabile e, pertanto, non è indicato per queste gamme.

Per ulteriori informazioni consultare la pagina delle nostre FAQ

Il carico massimo in Newton (fn) per le molle a trazione in filo di acciaio inossidabile è di circa il 10-12% minore rispetto a quello della stessa misura in acciaio armonico.

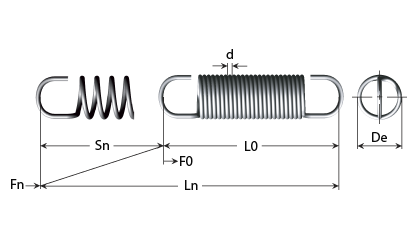

Calcolo della forza iniziale (F0):
Il carico iniziale F0 e la tensione iniziale hanno solo valore indicativo a causa di processi produttivi differenti. F0 = Fn - (R * Sn). Come regola generale, tuttavia, si può ritenere che F0 sia il 10-15% di Fn.
F0 = Fn - (R * Sn). Come regola generale, tuttavia, si può ritenere che F0 sia il 10-15% di Fn.

Ad esempio, per il numero di stock 32600, Fn = 237 N, R = 2,67N/mm o Sn = 75,70mm. F0 = 237N - (2,67N/mm * 75,70mm) = 237N - 202N = 35N

Calcolo della forza della molla per una data lunghezza:
Carico della molla a una determinata lunghezza = F0 + (corsa in mm * R)
Ad esempio, per il numero di stock 32600, dove R = 2,67 N/mm, la corsa desiderata è di 55 mm e F0 è 35 N circa. 35N + (55mm * 2,67N/mm) = 35N + 147N = 182N

Gamma A:Occhi chiusi tedeschi secondo DIN 2097, angolo casuale.

La tolleranza ad altezza occhio (LH) è 0,8-1,1 * Dm. La caratteristica dell’occhio (X) è variabile e gli occhi possono quindi essere ruotati l'uno rispetto all'altro. Il diametro degli occhi potrebbe superare il diametro esterno del corpo. La tolleranza per gli scostamenti è determinata in base alla definizione di seguito. Le molle standard sono prodotte in base al Grado 2.

Esempio: Il numero di stock 32600 ha un filo di spessore di 2,5 mm. Il diametro esterno è di 18 mm, che dà un diametro medio di 15,5 mm. Usando la tabella di cui sopra, è possibile determinare quale deve essere la larghezza dell’occhio. Innanzitutto, però, è anche necessario calcolare il rapporto di avvolgimento con la formula Dm/d. Una volta fatto ciò, usate la tabella sopra citata per stabilire la giusta larghezza dell’occhio.
Rapporto di avvolgimento: 15,5 mm/2,5 mm = 6,2
Larghezza dell’occhio: 18 mm + (1,5 * 2,5 mm) = 21,75 mm

Gamma B:Gli occhi di questa gamma sono chiusi senza una forma specifica di occhio. Il costruttore si impegna in ogni modo per mantenere lo stesso diametro esterno del corpo della molla. Tuttavia, il diametro esterno dell’occhio potrebbe variare.

Normalmente destro

Le molle standard non sono definite con una direzione di avvolgimento specifica. A seconda della produzione, le molle possono essere prodotte con avvolgimento destro o sinistro. Se si necessita di una direzione di avvolgimento specifica, è necessario produrre una molla speciale.

Se è necessaria una molla a trazione con un valore esatto per uno dei seguenti parametri, le molle devono essere prodotte su richiesta:
- Tipo di gancio
- Altezza del gancio (LH)
- Posizione del gancio (X)
- Larghezza del gancio (se la molla deve essere integrata in un tubo)
- Apertura al gancio (m)
- Forza iniziale (F0)
