Rondelle arcuate

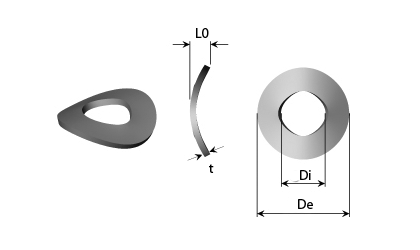

Le rondelle arcuate sono utilizzate quando è necessario compensare un gioco assiale in spazi ridotti e con carichi bassi. Tutte le dimensioni hanno un’unica curva. Ciò consente alle rondelle essere premute piatte senza che si depositino e con una riduzione della forza.
Sebbene le rondelle elastiche possano essere premute piatte senza perdere forza, l'applicazione consigliata è scegliere le dimensioni con la minima corsa possibile nella struttura e che le rondelle arcuate non siano pressate piatte. Ciò mantiene l'utilizzo ottimale il più a lungo possibile.
Naviga per
Opzioni di acquisto
| Visualizza i prezzi - Aggiungi al carrello | Materiale | De Diametro esterno (mm) |
Di Diametro interno (mm) |
h max Altezza massima (mm) |
h min Altezza minima (mm) |
s Spessore (mm) |
Num. stock | Inventario | Disegni tecnici | Continua a leggere | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Acciaio per molle | 4,00 | 1,80 | 0,90 | 0,45 | 0,25 | 62030 |
|
|
||||
| Acciaio per molle | 4,50 | 2,20 | 1,00 | 0,50 | 0,30 | 62040 |
|
|
||||
| Acciaio per molle | 5,00 | 2,50 | 1,00 | 0,50 | 0,30 | 62050 |
|
|
||||
| Acciaio per molle | 5,50 | 2,80 | 1,10 | 0,55 | 0,30 | 62060 |
|
|
||||
| Acciaio per molle | 6,00 | 3,20 | 1,30 | 0,65 | 0,40 | 62070 |
|
|
||||
| Acciaio per molle | 7,00 | 3,70 | 1,40 | 0,70 | 0,40 | 62080 |
|
|
||||
| Acciaio per molle | 8,00 | 4,30 | 1,60 | 0,80 | 0,50 | 62090 |
|
|
||||
| Acciaio per molle | 10,00 | 5,30 | 1,80 | 0,90 | 0,50 | 62100 |
|
|
||||
| Acciaio per molle | 11,00 | 6,40 | 2,20 | 1,10 | 0,50 | 62110 |
|
|
||||
| Acciaio per molle | 12,00 | 7,40 | 2,40 | 1,00 | 0,50 | 62120 |
|
|
- 62030In stock: 608
Materiale Acciaio per molleDe - Diametro esterno (mm) 4,00Di - Diametro interno (mm) 1,80h max - Altezza massima (mm) 0,90h min - Altezza minima (mm) 0,45s - Spessore (mm) 0,25
- 62040In stock: 2.315
Materiale Acciaio per molleDe - Diametro esterno (mm) 4,50Di - Diametro interno (mm) 2,20h max - Altezza massima (mm) 1,00h min - Altezza minima (mm) 0,50s - Spessore (mm) 0,30
- 62050In stock: 564
Materiale Acciaio per molleDe - Diametro esterno (mm) 5,00Di - Diametro interno (mm) 2,50h max - Altezza massima (mm) 1,00h min - Altezza minima (mm) 0,50s - Spessore (mm) 0,30
- 62060In stock: 780
Materiale Acciaio per molleDe - Diametro esterno (mm) 5,50Di - Diametro interno (mm) 2,80h max - Altezza massima (mm) 1,10h min - Altezza minima (mm) 0,55s - Spessore (mm) 0,30
- 62070In stock: 8.469
Materiale Acciaio per molleDe - Diametro esterno (mm) 6,00Di - Diametro interno (mm) 3,20h max - Altezza massima (mm) 1,30h min - Altezza minima (mm) 0,65s - Spessore (mm) 0,40
- 62080In stock: 440
Materiale Acciaio per molleDe - Diametro esterno (mm) 7,00Di - Diametro interno (mm) 3,70h max - Altezza massima (mm) 1,40h min - Altezza minima (mm) 0,70s - Spessore (mm) 0,40
- 62090In stock: 145
Materiale Acciaio per molleDe - Diametro esterno (mm) 8,00Di - Diametro interno (mm) 4,30h max - Altezza massima (mm) 1,60h min - Altezza minima (mm) 0,80s - Spessore (mm) 0,50
- 62100In stock: 1.093
Materiale Acciaio per molleDe - Diametro esterno (mm) 10,00Di - Diametro interno (mm) 5,30h max - Altezza massima (mm) 1,80h min - Altezza minima (mm) 0,90s - Spessore (mm) 0,50
- 62110In stock: 1.881
Materiale Acciaio per molleDe - Diametro esterno (mm) 11,00Di - Diametro interno (mm) 6,40h max - Altezza massima (mm) 2,20h min - Altezza minima (mm) 1,10s - Spessore (mm) 0,50
- 62120In stock: 500
Materiale Acciaio per molleDe - Diametro esterno (mm) 12,00Di - Diametro interno (mm) 7,40h max - Altezza massima (mm) 2,40h min - Altezza minima (mm) 1,00s - Spessore (mm) 0,50
Materiale
DIN 17222 - C 75 - NUM. MATERIALE 1.0605
Descrizione
Le rondelle arcuate sono utilizzate quando occorre compensare il gioco assiale. A tal fine è possibile compensare una piccola parte del gioco con un carico relativamente ridotto. - Tutte le misure hanno 1 "curva". Le camme con 1 "curva" permettono alla rondella di essere schiacciata senza che la camma abbia una forza ridotta di conseguenza. Si consiglia, tuttavia, di dimensionare sempre gli elementi in modo da utilizzare meno corsa.
Superficie
Le 4 misure più piccole sono fosfatate e oliate. Le altre misure sono zincate 9-12 my.
